Vストローム250(V-Strom250) キーオン電源配線の取り出し方
こんにちは。ラボです
- イントロダクション
- ダメな配線の例
- 正しい配線に必要な道具
- キーオンに連動した配線
- ヒューズの数字＞電力の大きさ に気をつける
- 電源の取り出し方：OUTLETから分岐させる
- 注意：IGNITIONから電源をとってはいけない
- 複数機器に電源を送る場合
- 配線接続作業の手順
イントロダクション
わたしはETC以外の整備を全て自前でやっています。
ただ、FIエラーはどうしても消せなかったので、
店に点検に持っていくことにしたのです
整備士さん「なんですか、このウンコみたいな配線は」
わたし「自分でやりました。なにがマズイですか？」
整備士さん「全部ダメです」
その後、暇を持て余していた（？）整備士さんに
「バイクの配線組みの真髄」を教えてもらったので、
今回は、反省の意味も込めて、配線の方法を紹介します
ダメな配線の例
DIYで変な配線を組んでいると、
電気関係の故障がすべて保証外になる可能性があります
例：配線コネクターを使っちゃう
配線コネクターは、あくまで簡易的に配線を分岐させるものです
配線と部品の接触面積が小さく、接触不良となる可能性があります
火花がタンク内のガソリンに引火する！可能性もあり非常に危険です

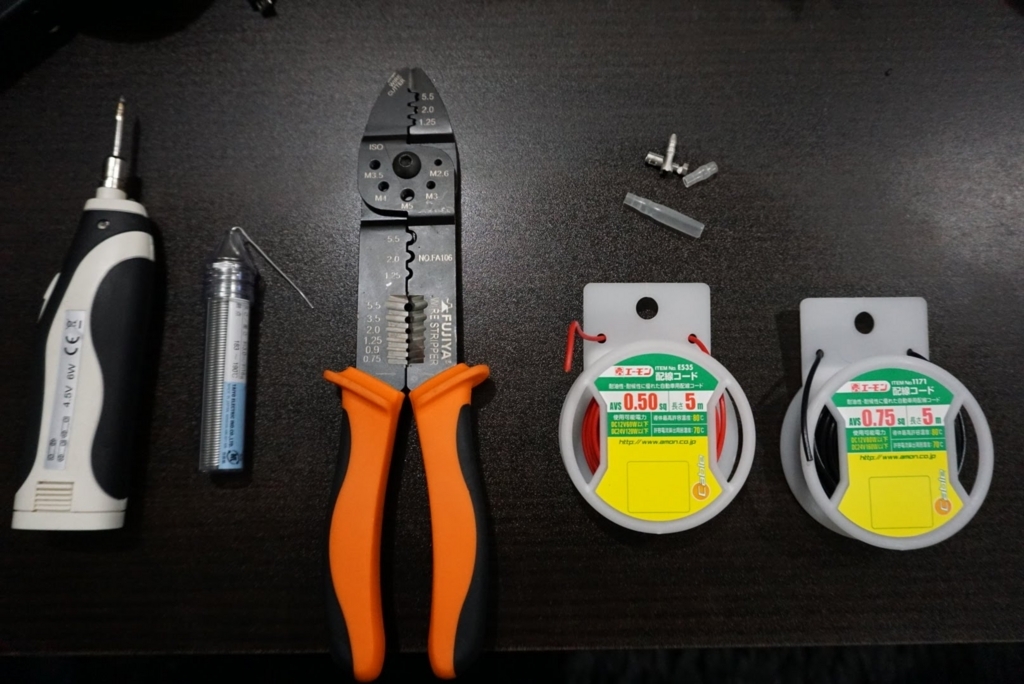

正しい配線に必要な道具
バイクの配線接続には、次の2つのどちらかの方法で
施工することをオススメします！
１．ハンダづけ
雨や振動にたいへん強く、間違いのない接続方法です
バイクの場合、屋外の作業になるので、
ポータブルハンダゴテが必要になります
２．圧着端子（キボシ）
キボシとよばれるものを力ずくで圧着し固定する方法です
振動にも強く、接触不良も生じにくいので、
コダワリがなければこちらがおすすめです
キーオンに連動した配線
スズキのバイクは一般的にオレンジの線がキーに連動しています
↓OUTLETなどはオレンジ色の配線になっていることがわかります
・グリップヒーター
など、キーに連動して動かす配線は、
オレンジのラインから電力をとるようにしましょう
ヒューズの数字＞電力の大きさ に気をつける
過剰な電流が流れることを防ぐため，
各配線の根本にはヒューズが搭載されています
3A、10Aなどと書かれているのが、ヒューズの許容電流です
配線に取り付けるデバイスに流れる電流値の合計値が
ヒューズに記された値を超えないようにしましょう。
例：ドライブレコーダー（消費電力30ワット）
を接続する場合に流れる電流の大きさは、
W=V*I より I = W/V なので、
電流 I = 30÷12 = 2.5
30Wの機器にはだいたい2.5Aの電流が流れることがわかります
このようにして、接続する機器の電流値の合計を確認しましょう
電源の取り出し方：OUTLETから分岐させる
ここからは、整備士の方に教わった配線の接続方法を記載します

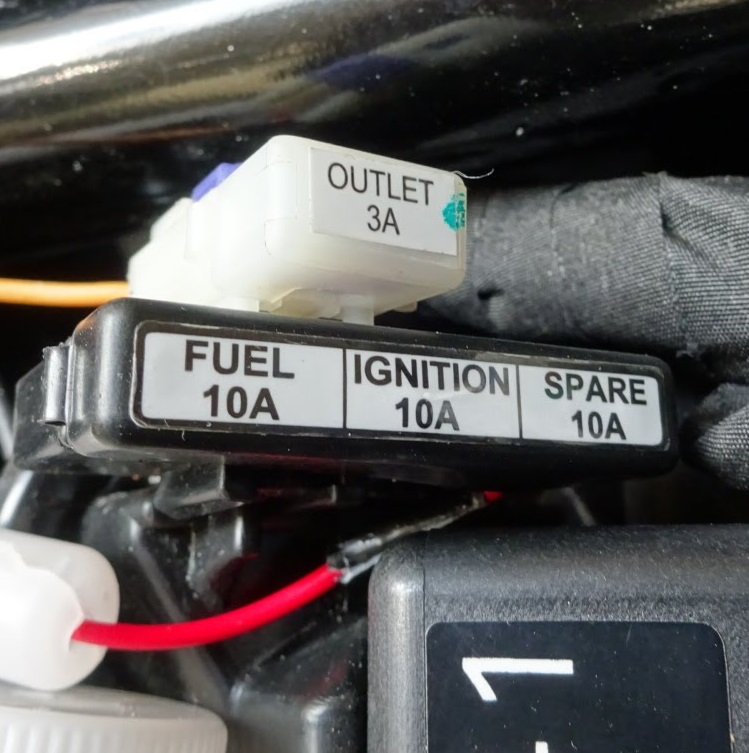

一番安全な方法はOUTLET端子から電源をとることです

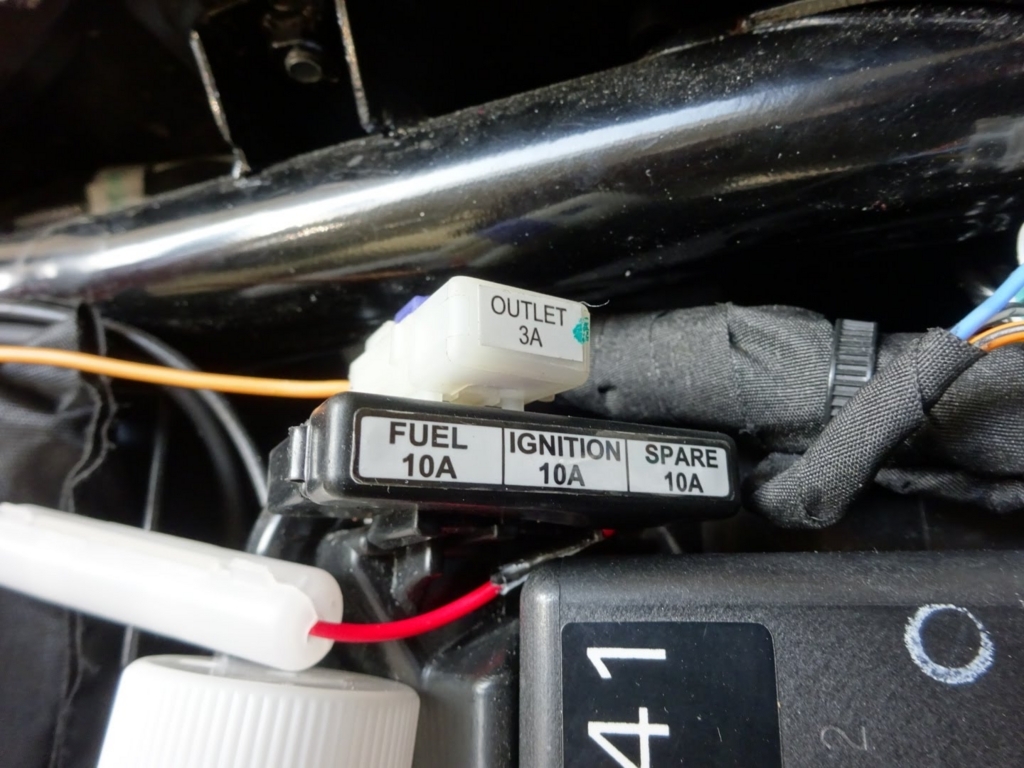

奥に見えているオレンジの配線は
キーオンに連動した電源の配線なので、
このヒューズから電力をとることができます
※ここからは自己責任
3Aの容量では、フォグ等を光らせるのには容量が足りません
なので、この3Aヒューズを10Aヒューズに交換することで
フォグランプや、グリップヒーターなどに電源を供給できます
エーモン AODEA(オーディア) ミニ平型ヒューズ電源 10Aヒューズ差替用 2040
- 出版社/メーカー: エーモン(amon)
- メディア: Automotive
- この商品を含むブログを見る
注意：IGNITIONから電源をとってはいけない
ちなみに，IGNITIONの配線（これもオレンジ）からも
電源をとれますが，これはオススメしません。
IGNITIONはエンジンの点火に使うための電源配線なので、
エンジンの回転に影響を与える懸念があります
複数機器に電源を送る場合
・グリップヒーター
など、複数の機器に電源を送る場合は、
このような分岐ハーネスを用意するようにしてください
配線接続作業の手順
実際に、配線をつなぐ作業の方法は、
別の専門家のサイトにおまかせしたいと思います
次のサイトにわかりやすい手順が乗っているので、
参考にしてみてください
